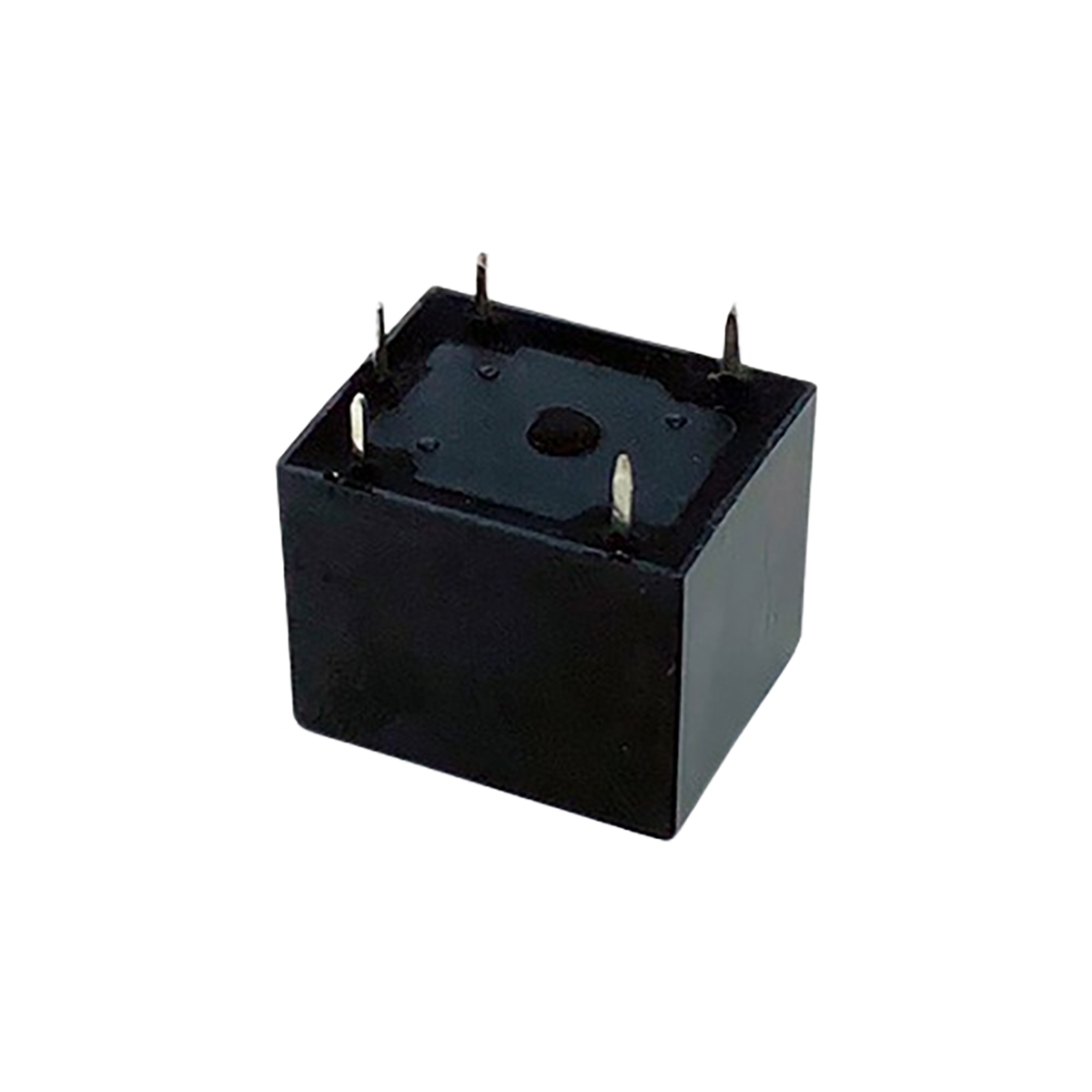

Relê Miniatura de Potência CTK 1C-10A-12VDC
Características
• Alta capacidade de contato – 10A;
• 1 Contato reversível;

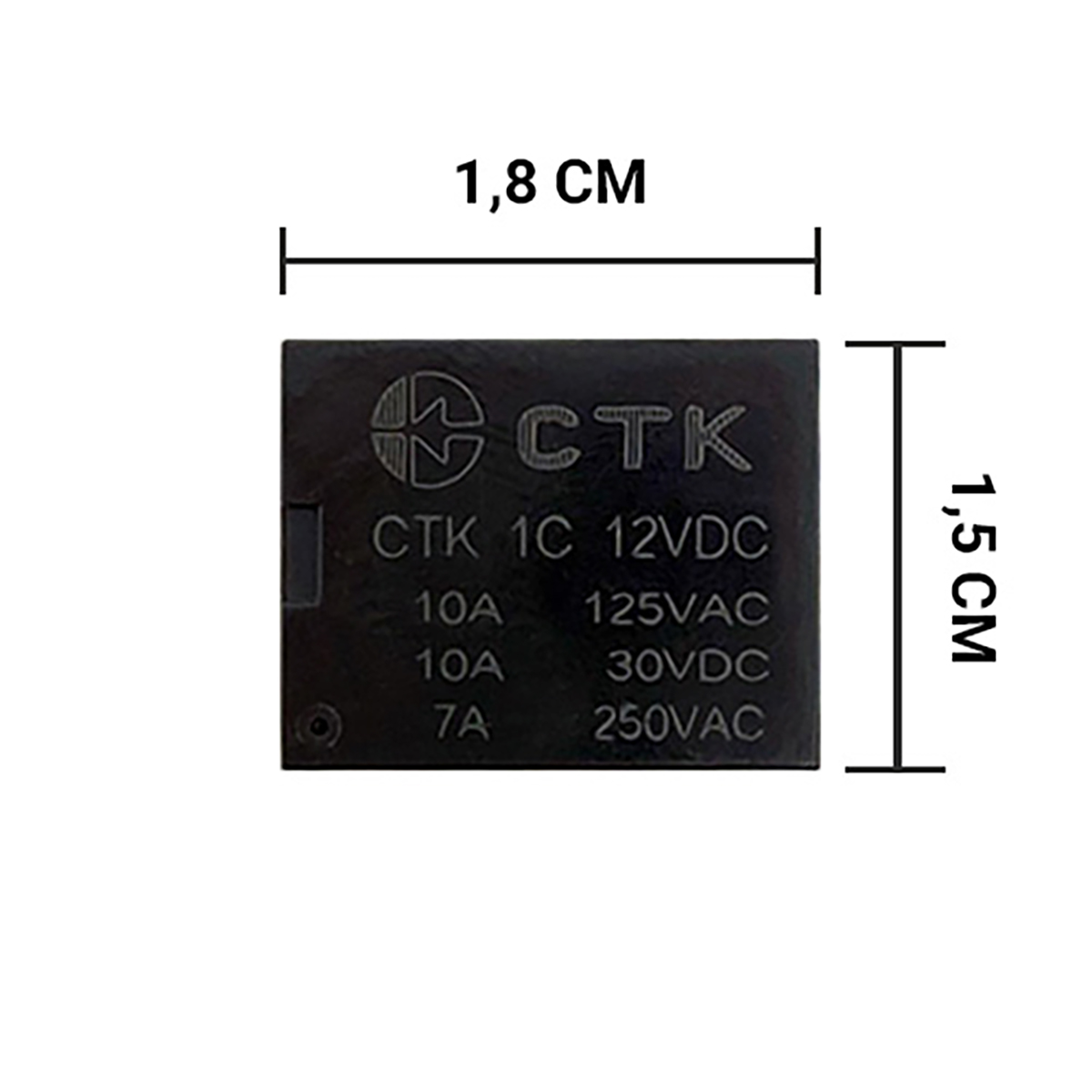

• Tamanho: 19,0×15,3×15,5mm;
• Baixo consumo na bobina;
• Terminal para montagem em PCI;
• Longa vida útil com baixo custo;
ESPECIFICAÇÕES – CONTATO
| Capacidades do contato – configuração 1C – carga resistiva (cos = 1) |
10A – 125VAC 10A – 28VDC 7A – 250VAC (N.A.) |
| Resistência do contato (cond. de teste: 1A, 6VDC) | 100mOhm, Máx. |
| Corrente máxima de chaveamento | 7A – 250VAC 10A – 125VAC/28VDC |
| Tensão máxima de chaveamento | 30VDC / 250VAC |
| Potência máxima de chaveamento | 280W / 2.500VA |
| Expectativa de vida útil – Elétrica | (7A – 250VAC)* |
| Mecânica | 80.000 operações* 10.000.000 ciclos |
ESPECIFICAÇÕES – BOBINA
| Tensão Nominal | 12VDC |
| Resistência da Bobina (8) | 400 ± 10% |
| Tensão Máx. Acoplamento | 9VDC |
| Tensão Mín. Desacoplamento | 1,2VDC |
| Tensão Máx. Aplicável | 15,6VDC |
CARACTERÍSTICAS OPERACIONAIS
| Faixa de temperatura de operação | -40 à +85 ºC |
| Umidade relativa | 35 a 85% |
| Resistência de isolação | 100 MOhm |
| Rigidez dielétrica entre contatos abertos (1 minuto – 50/60 Hz) |
750 VAC |
| Rigidez dielétrica entre bobina e contatos (1 minuto – 50/60 Hz) | 1.500 VAC |
| Tempo de acoplamento (máx.) | 10 ms |
| Tempo de desacoplamento (máx.) | 5 ms |
| Peso aproximado | 10g |
113.085
Esse componente pode ser utilizado em nossa linha de montagem de placas eletrônicas.
