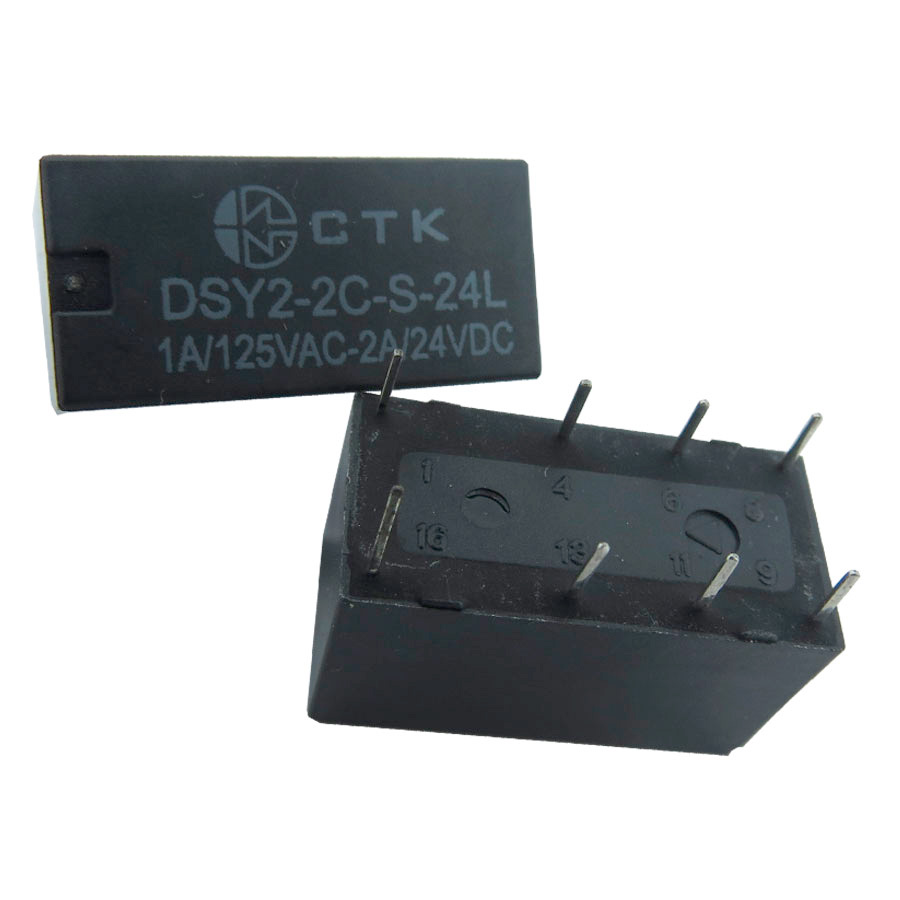

Relê Miniatura de Potência CTK DSY2-2C-S-24L
Características
• Tamanho compacto e leve;
• 2 Contatos reversíveis NA/NF;
• Caixa a prova de fluxo, não lavável;

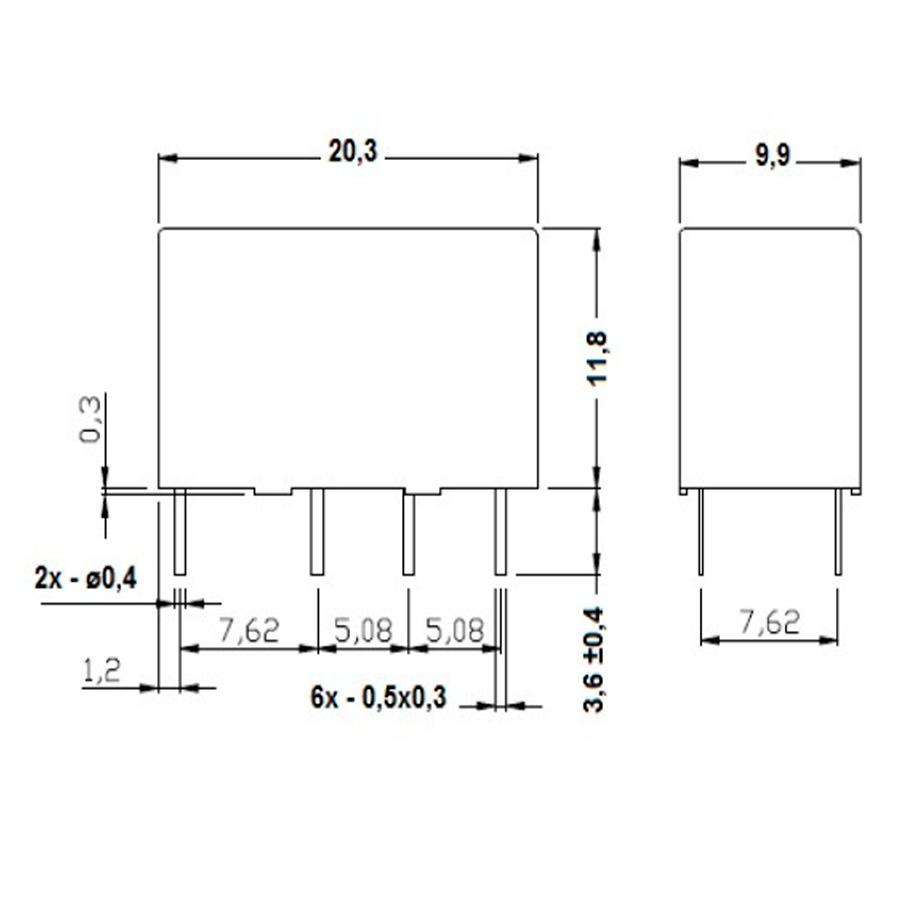

• Dimensões: 20,3×9,9×11,8mm;
• Terminal para montagem em PCI;
• Longa vida útil com baixo custo;
Aplicações
• Equipamentos de uso doméstico e
comercial em geral.
ESPECIFICAÇÕES – CONTATO
| Capacidades do contato – configuração 2C – carga resistiva (cos = 1) | 1A – 125VAC, 30VDC 2A – 24VDC |
| Resistência do contato (cond. de teste: 1A, 6VDC) | 50m<, Máx. |
| Corrente máxima de chaveamento | 2A |
| Tensão máxima de chaveamento | 30VDC / 220VAC |
| Potência máxima de chaveamento | 48W / 125VA |
| Expectativa de vida útil – Elétrica Mecânica | 100.000 operações 10.000.000 operações |
ESPECIFICAÇÕES – BOBINA
| Tensão Nominal | (VDC) |
| Resistência da Bobina (<) | ± 10% |
| Potência da Bobina (W) | ± 10% |
| Tensão Máx. Acoplamento | (VDC) |
| Tensão Mín. Desacoplamento | (VDC) |
| Tensão Máx. Aplicável | (VDC) 24 2880 0.2 75% 10% 130% |
CARACTERÍSTICAS OPERACIONAIS
| Faixa de temperatura de operação | -30 à +70 ºC |
| Rigidez dielétrica entre contatos abertos (1 minuto – 50/60 Hz) | 230~240 ºC |
| Resistência de isolação | (500 VDC) 100 M< |
| Rigidez dielétrica entre contatos abertos (1 minuto – 50/60 Hz) | 500 VAC |
| Rigidez dielétrica entre bobina e contatos (1 minuto – 50/60 Hz) | 1.000 VAC |
| Tempo de acoplamento (máx.) | 10 ms |
| Tempo de desacoplamento | (máx.) 5 ms |
| Peso aproximado | 5,0 g |
Cod: 113.077
Esse componente pode ser utilizado em nossa linha de montagem de placas eletrônicas.
